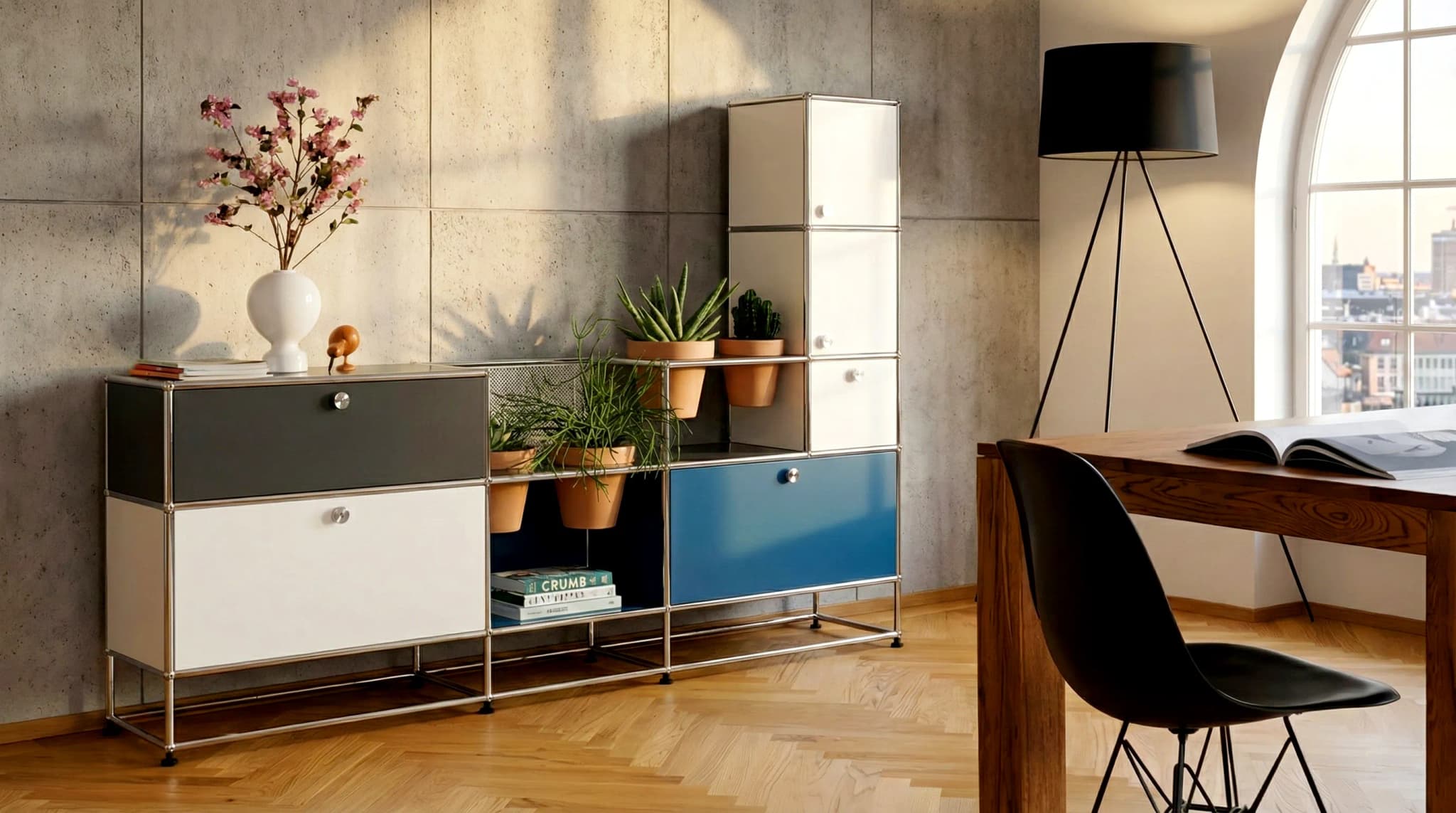

USM Haller 尺寸详解：完整网格系统指南

先说结论： 公称网格描述的是连接球中心之间的轴间距，不等于成柜外形，也不等于柜内可用空间。先分别记录安装后的宽、高、深、储物净空间和门抽活动范围，再选择结构。看到常见的模块名称，不能直接推定所有 USM Haller 或 Klackjoy 柜体的成品尺寸。

本文由独立制造商 Klackjoy 发布，并非 USM 官方尺寸手册或对你现有柜体的实测报告。下面明确区分 Klackjoy 已公布的组件规格、原厂资料与仍需确认的项目条件；资料核对日期为 2026 年 10 月 16 日（北京时间）。

先分清三类尺寸

已有 USM 柜体应以具体产品资料、组件识别和实际测量为基础。USM 的系统介绍属于原厂资料；Klackjoy 的系统说明描述我们自己的组件，不代表原厂对第三方混装的认证。

常用网格不是所有柜体的唯一尺寸

Klackjoy 公布的九种公称跨度为 100、150、175、250、350、395、500、595、750 毫米，宽、高、深可分别选择。已公布的连接球规格为 25 毫米镀铬黄铜球、M8 内螺纹。这些是 Klackjoy 的组件规格，不表示所有 USM 年代、配件和地区在售目录都完全相同。

750 × 350 × 350 只能作为一种示例，不能替代每个柜体的配置记录。公称跨度也不是面板裁切尺寸、门板外尺寸或铰链孔位。需要更换前板时，还要核对保留的铰链、卡件、开启方向与供方给出的适配条件。

公称宽度和成柜外宽怎么区别

在采用 25 毫米外端连接球的裸框架单跨示例中，750 毫米球心轴间距对应这一轴向 775 毫米的外缘尺寸。这个示例用于解释测量口径，不是所有成柜都直接加一个固定数的通用公式。

不要逐格重复加球径，也不要只凭“两格一层”的叫法填写成柜宽度。先确认实际轴线布局与最外缘组件，再核对前板、脚座和凸出的五金。本文不为未指定结构的多格柜补造一张外形尺寸表。

柜高要包含实际脚座

从完成地面量到安装后的最高点，记录调平脚的实际设置；若用脚轮，应采用所选脚轮组件的数据。竖向公称跨度不能替代脚座高度、调平范围或安装后总高。

同时记录地面是否平整、上方台面或天花空间以及产品要求的固定方式。脚轮选项不等于已确认刹车能力或抗倾倒要求；外形尺寸也不等于承重和锚固证明。

公称深度、柜内净深和使用空间

成柜最前端到最后端的距离，与柜内净深分开记录。面板、铰链、滑轨、前板位置及连接件都可能影响开口和实际可用空间。

放设备时，还要单独核对插头凸出、走线、检修与设备说明中的散热要求。放书、唱片或收纳盒时，测物件本身与净开口；不能用公称跨度保证某个物件一定能放入。本文不为所有设备规定同一个散热间隙或弯线半径。

门抽活动范围单独核对

柜体能放入墙边，并不代表柜门或抽屉可以打开。检查预期的开合位置、把手、相邻家具、踢脚线、窗门和人员通路。采用实际前板及五金给出的要求，而不是把示意图里的留白当成通用安全距离。

需要更换面板时，先记录现有配件与前板数据，再请供方确认。不要从外观相似、同一颜色名称或一个螺纹规格推定整套配件都能互换。

核对已有柜体的记录清单

记录已知的制造商与年代、连接球和保留五金、按供方定义测得的跨度、成柜外宽高深、前板外尺寸、开启方向，以及哪些组件保留、哪些更换。照片用于识别结构，不能代替标注尺寸的图纸。

用 3D 配置器规划 Klackjoy 结构后，把所选配置与组件清单和房间实际条件逐项核对，再确认供方提供的成柜尺寸、安装要求和目的地交付范围。单个共享尺寸并不自动确立混装后的承重、表面一致性或安装安全。

英文版本解释的是同一项尺寸规划任务：nominal、outside 与 usable space，不是新增一类独立意图或一组新的实体尺寸。

常见问题

USM Haller 的标准尺寸有哪些？

不要把 750 × 350 × 350 示例当成所有成柜的唯一尺寸。已有 USM 柜体应核对具体组件图纸；Klackjoy 另行公布 100、150、175、250、350、395、500、595、750 毫米九种公称跨度供各轴选择。这些跨度不是面板裁切尺寸或成柜外形尺寸。

USM Haller 的节点（球形连接件）有多大？

Klackjoy 已公布的兼容组件规格是 25 毫米镀铬黄铜球、M8 内螺纹。已有 USM 柜体仍应根据具体资料识别节点、年代和连接细节。球径或螺纹相同，不能单独证明所有五金适配或混装后的完整性能。

如何计算 USM Haller 单元的实际外形尺寸？

先明确轴线布局，再量安装后最外缘尺寸。在采用 25 毫米外端连接球的裸框架示例中，750 毫米单跨对应这一轴向 775 毫米外缘尺寸；完整柜体还需核对脚座、前板和凸出部件，不可把示例当作通用成柜公式。

USM Haller 网格系统对空间规划有什么意义？

先选结构跨度，再分别确认外宽、含脚座或脚轮的安装后总高、柜内净深以及门抽活动范围，并测量房间与储物对象。网格尺寸不提供设备散热间隙、承重数值或固定安装要求。

Klackjoy 的尺寸与 USM Haller 兼容吗？

Klackjoy 公布兼容组件的尺寸规格，但具体扩展仍需识别旧柜系统、年代、钢管、节点、前板及保留五金，并确认拟用的组合。共享公称跨度不代表所有组件都能互换，也不保证颜色一致或整柜承重。
